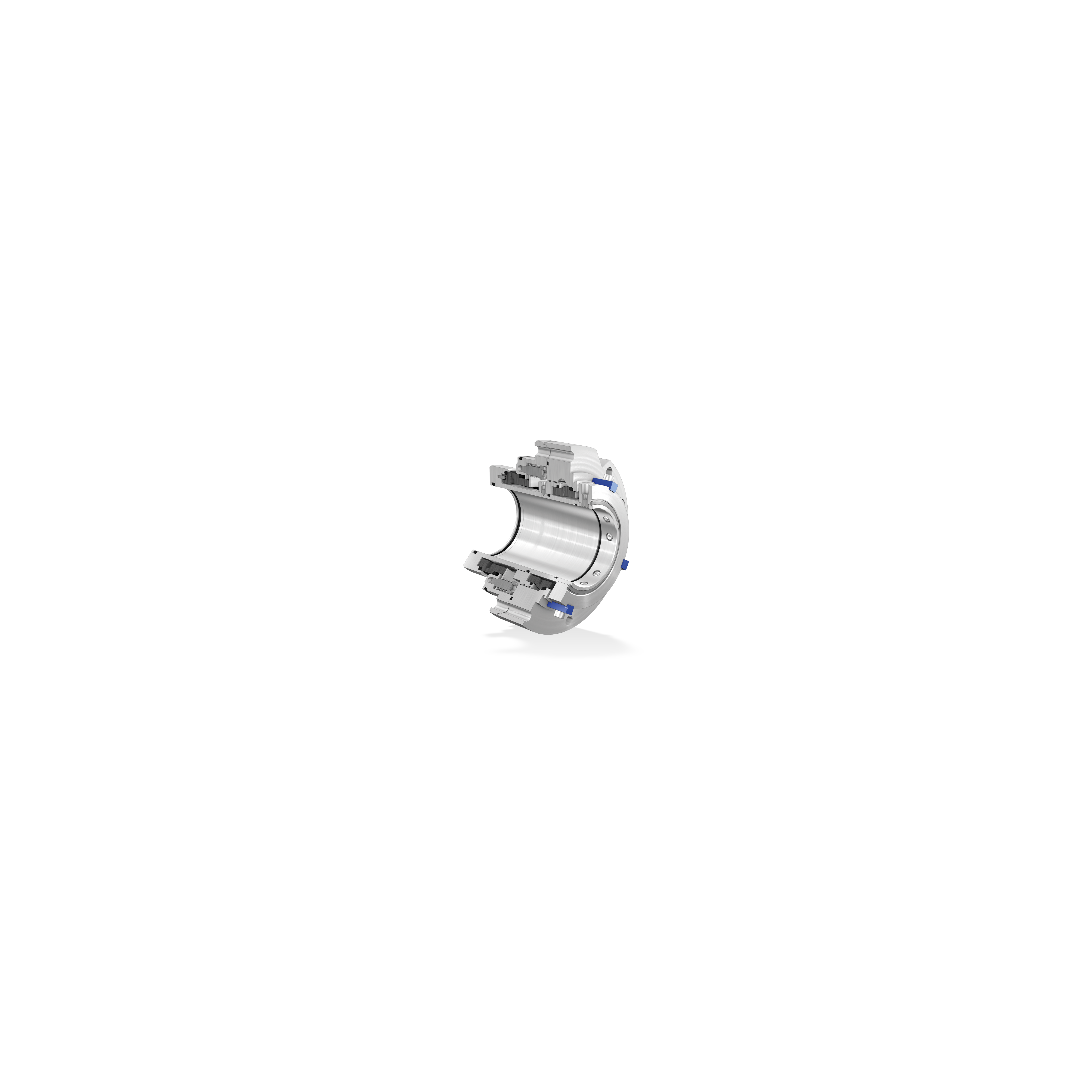

Selo mecânico tipo cartucho específico da bomba KSB 4KDC

Selo mecânico tipo cartucho específico da bomba KSB 4KDC.

Para o modelo de bomba KWP.

Empanque de cartucho de acção dupla, com alívio de pressão duplo, estrutura estacionária.

Dados técnicos informados pela KSB: Deslocamento axial máximo permitido: 1.5 mm Deslocamento axial mínimo permitido: -1.5 mm Séries de componentes: KSB KWP-NC [A] Selo cartucho: Sim Pressão dinâmica máxima permitida: 16 bar Estrutura: estacionário Relação de carga: Ved.

an.

desl.

du.

alív.

pres.

lado atm.: FKM, EPDM, FFKM Mat.Ved.sec.

lado bomba: FKM, EPDM, FFKM Mat.

anel encosto lado atm.: Q1 [SIC, DRUCKLOS GESINTERT] Material anel encosto lado bom: Q1 [SIC, DRUCKLOS GESINTERT] Mat.

anel primário lado atm.: B Material anel primário lado bo: Q1 [SIC, DRUCKLOS GESINTERT] Sentido de rotação: rotação horária Velocidade de deslize máxima permitida: 20 m/s Versão com molas: Múltiplas molas Pressão estática máxima permitida: 24 bar Temperatura do fluido máxima permitida: 200 °C Temperatura do fluido mínima permitida: -40 °C Vantagens informadas pela KSB: O empanque de cartucho de acção dupla já contém a camisa de protecção do veio da bomba e pode ser montado sem qualquer medida de ajuste.

A rosca de bombeamento garante uma circulação efectiva do fluido de selagem.

A circulação resultante assegura uma óptima dissipação de calor na câmara de vedação dupla, aumentando assim a vida útil do empanque.

O cartucho de empanque duplo pode ser operado tanto com alimentação de fluido não pressurizado como com pressão de bloqueio positiva.

No caso de uma falha inesperada da pressão de bloqueio, as superfícies deslizantes do 4KDC não abrem devido a esta construção de dupla pressão.

Devido à estrutura estacionária, as molas estão fora do fluido bombeado, onde ficam protegidas da contaminação.

Identificação técnica: Selo mecânico tipo cartucho específico da bomba KSB 4KDC.

Fabricante cadastrado: KSB.

Tipo de componente: Selo mecânico tipo cartucho específico da bomba.

Código do fabricante: X61A.

Referência do catálogo AXIAL SEAL: AX-1905.

Modelo vinculado no catálogo: 4KDC.

Aplicações informadas no cadastro: Água suja com componentes abrasivos e formadores de aglomerados.
