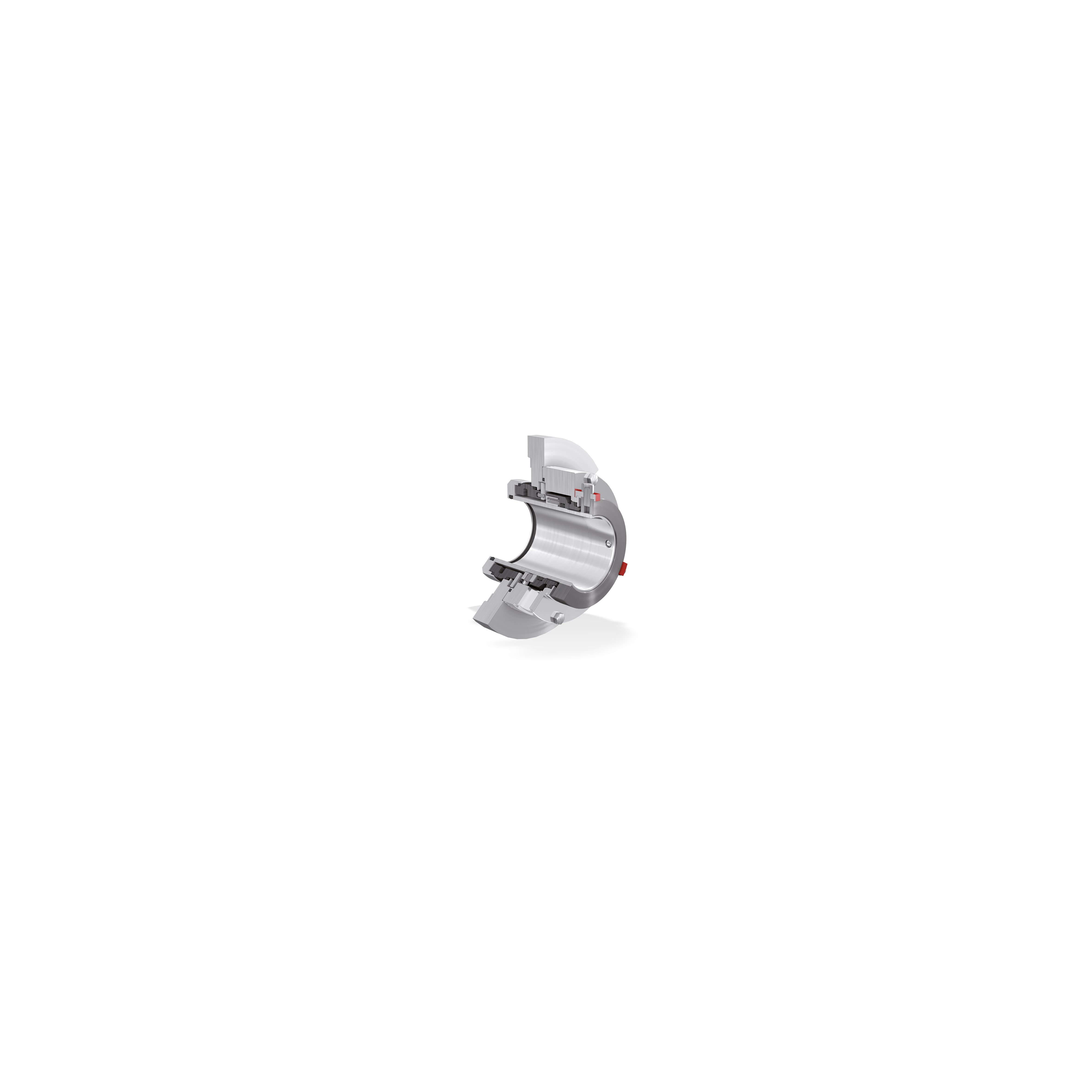

Selo mecânico tipo cartucho específico da bomba KSB 4CPD

Selo mecânico tipo cartucho específico da bomba KSB 4CPD.

Para os modelos de bomba MegaCPK/CPKN.

Empanque de cartucho de acção dupla, com duplo alívio de pressão, estrutura estacionária (lado do produto) e dinâmica (lado da atmosfera).

A rosca de bombeamento do 4CPDF garante uma circulação efectiva do fluido de selagem.

lado bomba: FKM, EPDM, FFKM Mat.

anel encosto lado atm.: B, Q1 [SIC, DRUCKLOS GESINTERT] Material anel encosto lado bom: A, Q1 [SIC, DRUCKLOS GESINTERT] Mat.

anel primário lado atm.: A, B Material anel primário lado bo: Q1 [SIC, DRUCKLOS GESINTERT] Sentido de rotação: Independente sent.

de rotação Velocidade de deslize máxima permitida: 16 m/s Versão com molas: Múltiplas molas Pressão estática máxima permitida: 37.5 bar Temperatura do fluido máxima permitida: 200 °C Temperatura do fluido mínima permitida: -40 °C Vantagens informadas pela KSB: O empanque de cartucho de acção dupla pode ser operado tanto com alimentação de fluido despressurizado como com pressão de bloqueio positiva.

As ajudas de montagem garantem uma pré-tensão ideal do empanque de cartucho.

A tampa do empanque mecânico está centrada na tampa da bomba e, por conseguinte, prende a junta de vedação.

A rosca de bombeamento garante uma circulação efectiva do fluido de selagem.

A circulação resultante assegura uma óptima dissipação de calor na câmara de vedação dupla, aumentando assim a vida útil do empanque.

Identificação técnica: Selo mecânico tipo cartucho específico da bomba KSB 4CPD.

Fabricante cadastrado: KSB.

Tipo de componente: Selo mecânico tipo cartucho específico da bomba.

Código do fabricante: X08A.

Referência do catálogo AXIAL SEAL: AX-1884.

Modelo vinculado no catálogo: 4CPD.

Aplicações informadas no cadastro: Indústria química, Indústria petroquímica.
