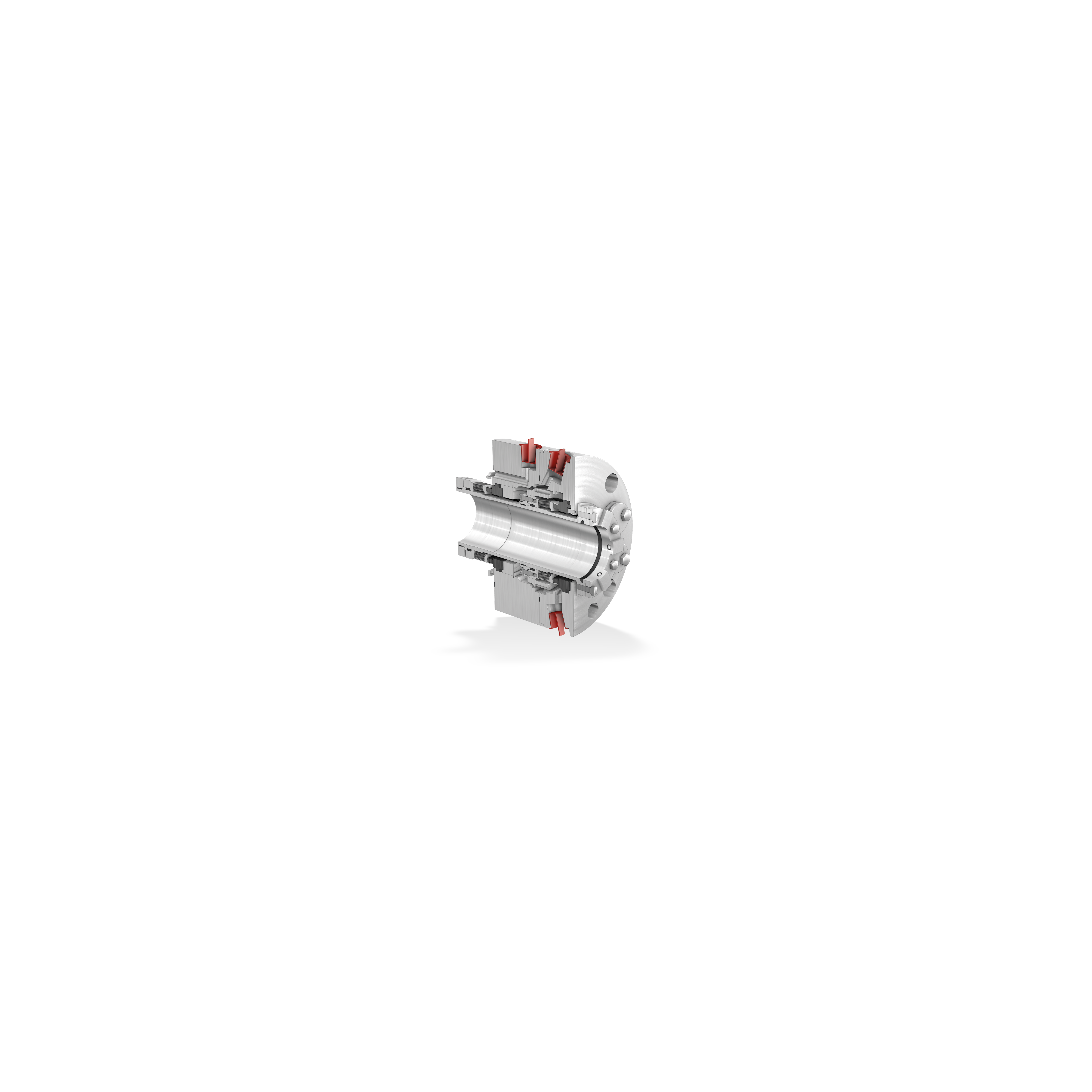

Selo mecânico de acordo com a norma API 682 KSB 4EDTR6HT/4EDTR6HD

Selo mecânico de acordo com a norma API 682 KSB 4EDTR6HT/4EDTR6HD.

Empanque mecânico com fole de metal de acção dupla conforme API 682, 4.ª edição.

Empanque de cartucho sem carga, arranjo 2 e 3.

lado atm.: G [GRAFITE] Mat.Ved.sec.

lado bomba: G [GRAFITE] Mat.

anel encosto lado atm.: Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Material anel encosto lado bom: Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Mat.

anel primário lado atm.: A Material anel primário lado bo: A, Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Sentido de rotação: Independente sent.

de rotação Velocidade de deslize máxima permitida: 23 m/s Versão com molas: Fole Pressão estática máxima permitida: 20 bar Temperatura do fluido máxima permitida: 400 °C Temperatura do fluido mínima permitida: -75 °C Vantagens informadas pela KSB: O empanque de fole de metal de acção dupla permite a ligação de todos os planos API convencionais, tais como: 01, 02, 11, 31, 32 + 52, 53 (A, B, C) e 23 + 52, 53 (A, B, C).

Os empanques estão disponíveis para todas as bombas API da KSB.

Consoante a aplicação, a câmara intermédia do empanque duplo é lavada com um líquido inerte ou de selagem, que absorve completamente a fuga do fluido da bomba.

O calor nesta zona também é dissipado.

O empanque mecânico com alívio de pressão duplo pode ser operado com ou sem pressurização.

O fole fabricado em Inconel718 e os elementos de vedação secundários fabricados em grafite pura têm uma resistência química muito boa e são particularmente adequados para aplicações em gamas de temperaturas elevadas.

Identificação técnica: Selo mecânico de acordo com a norma API 682 KSB 4EDTR6HT/4EDTR6HD.

Fabricante cadastrado: KSB.

Tipo de componente: Selo mecânico de acordo com a norma API 682.

Código do fabricante: X56A.

Referência do catálogo AXIAL SEAL: AX-1892.

Modelo vinculado no catálogo: 4EDTR6HT/4EDTR6HD.

Aplicações informadas no cadastro: Aplicações API-682 na indústria química e petroquímica.
