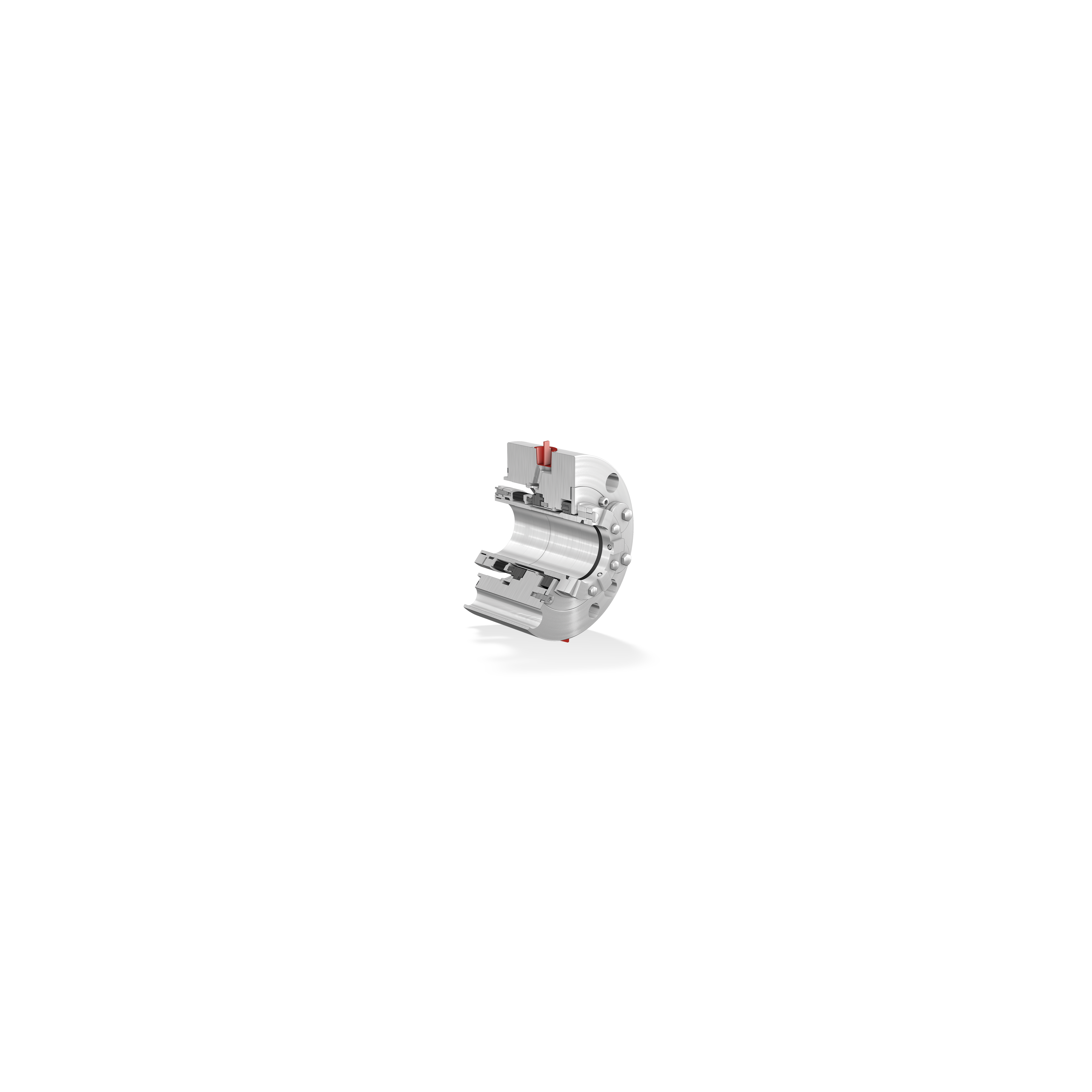

Selo mecânico de acordo com a norma API 682 KSB 4EDTR6HS/4EDTR6HQ

Selo mecânico de acordo com a norma API 682 KSB 4EDTR6HS/4EDTR6HQ.

Empanque mecânico com fole de metal de acção única conforme API 682, 4.ª edição.

Empanque de cartucho sem carga, arranjo 1.

lado bomba: G [GRAFITE] Material anel encosto lado bom: Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Material anel primário lado bo: A, Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Sentido de rotação: Independente sent.

de rotação Velocidade de deslize máxima permitida: 23 m/s Versão com molas: Fole Pressão estática máxima permitida: 20 bar Temperatura do fluido máxima permitida: 400 °C Temperatura do fluido mínima permitida: -75 °C Vantagens informadas pela KSB: O empanque de fole de metal de acção única permite a ligação de todos os planos API convencionais, tais como: 01, 02, 11, 31, 32 + 61 (62) e 23 + 61 (62).

Os empanques estão disponíveis para todas as bombas API da KSB.

Consoante a variante do empanque, a bucha de estrangulamento permite a ligação de um sistema de selagem de líquido, gás ou vapor.

Isto evita depósitos no lado atmosférico do empanque, por exemplo.

O fole fabricado em Inconel718 e os elementos de vedação secundários fabricados em grafite pura têm uma resistência química muito boa e são particularmente adequados para aplicações em gamas de temperaturas elevadas.

Identificação técnica: Selo mecânico de acordo com a norma API 682 KSB 4EDTR6HS/4EDTR6HQ.

Fabricante cadastrado: KSB.

Tipo de componente: Selo mecânico de acordo com a norma API 682.

Código do fabricante: X55A.

Referência do catálogo AXIAL SEAL: AX-1891.

Modelo vinculado no catálogo: 4EDTR6HS/4EDTR6HQ.

Aplicações informadas no cadastro: Aplicações API-682 na indústria química e petroquímica.
