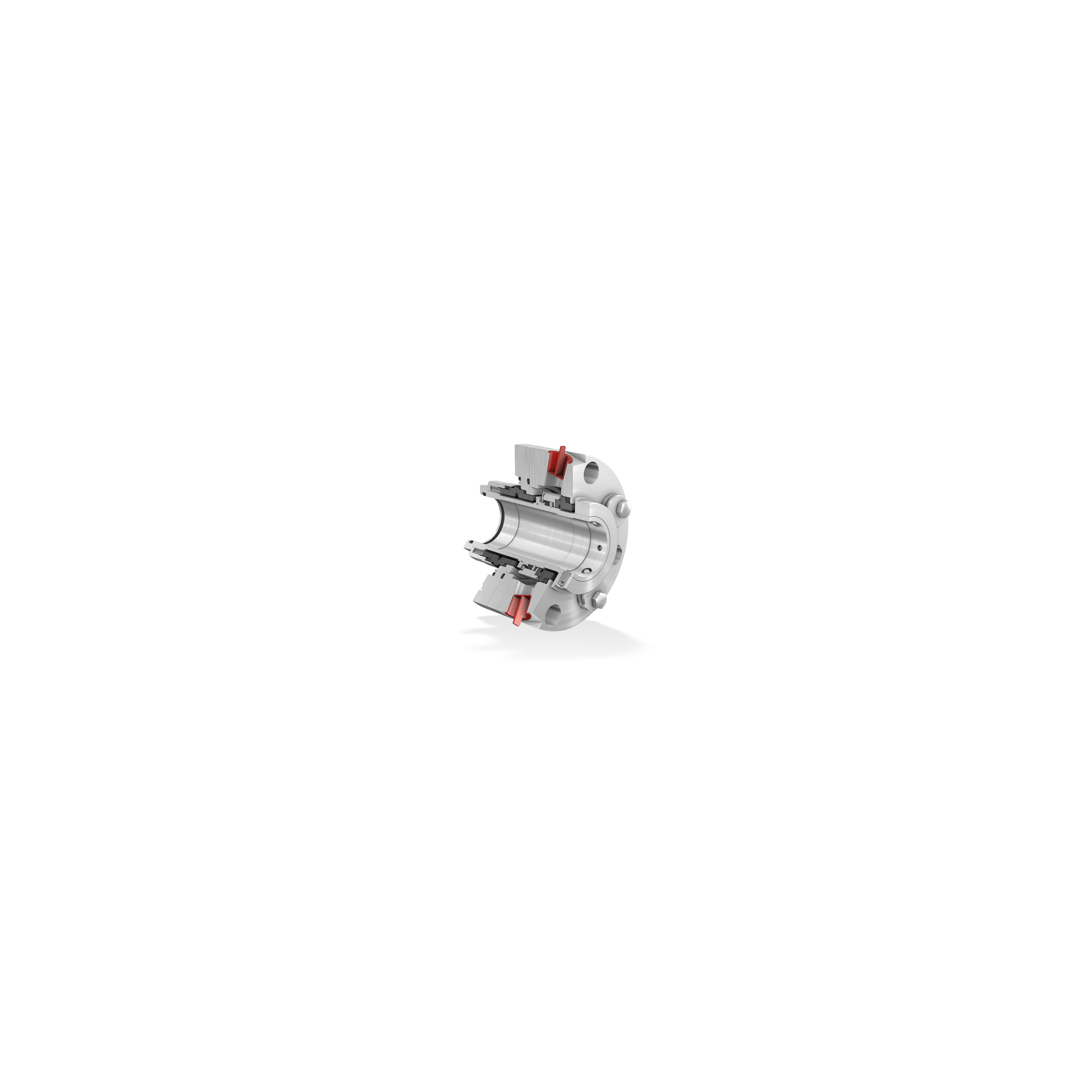

Selo mecânico de acordo com a norma API 682 KSB 4EDCB8T/4EDCB8D

Selo mecânico de acordo com a norma API 682 KSB 4EDCB8T/4EDCB8D.

Empanque mecânico de acção dupla conforme API 682, 4.ª edição, categoria 1 para o modelo MegaCPK.

Empanque de cartucho sem carga, arranjo 2 e 3, estrutura dinâmica.

lado atm.: FKM Mat.Ved.sec.

lado bomba: FKM, FFKM Mat.

anel encosto lado atm.: Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Material anel encosto lado bom: Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Mat.

anel primário lado atm.: A Material anel primário lado bo: A, Q2 [SIC-SI, ASSOCIADO A REAÇÕES] Sentido de rotação: Independente sent.

de rotação Velocidade de deslize máxima permitida: 20 m/s Versão com molas: Múltiplas molas Pressão estática máxima permitida: 20 bar Temperatura do fluido máxima permitida: 200 °C Temperatura do fluido mínima permitida: -10 °C Vantagens informadas pela KSB: O empanque de cartucho de acção dupla foi especialmente desenvolvido para utilização nas câmaras de montagem padrão da bomba não-API MegaCPK (CPKN + CPK possível).

O empanque de cartucho de acção dupla permite a ligação de todos os planos API convencionais, tais como: 01, 02, 11, 31, 32 + 52, 53 (A, B).

Consoante a aplicação, a câmara intermédia do empanque duplo é lavada com um líquido inerte ou de selagem, que absorve completamente a fuga do fluido da bomba.

O calor nesta zona também é dissipado.

O empanque mecânico com alívio de pressão duplo pode ser operado com ou sem pressurização.

Identificação técnica: Selo mecânico de acordo com a norma API 682 KSB 4EDCB8T/4EDCB8D.

Fabricante cadastrado: KSB.

Tipo de componente: Selo mecânico de acordo com a norma API 682.

Código do fabricante: X52A.

Referência do catálogo AXIAL SEAL: AX-1889.

Modelo vinculado no catálogo: 4EDCB8T/4EDCB8D.

Aplicações informadas no cadastro: Indústria química, Indústria petroquímica.
